給水装置工事主任技術者 過去問
平成30年度（2018年）
問17 (給水装置工事法 問17)

適当です。

ステンレス鋼鋼管及び波状ステンレス鋼管に使用する継手は、市が型式承認したもので日本水道協会の検査証印があるものとされており、伸縮可とう式 (溝なしタイプ）分水栓用伸縮可とう式は砲金製絶縁型袋ナットを使用します。TS継手はステンレス鋼管には使われず塩化ビニール管に使用する継手です。

（浦添市水道用波状ステンレス鋼管の施工要領）

適当です。

適当です。

正

問題文の内容通りです。

ライニング鋼管の接合は、ねじ接合が一般的です。

ねじ接合は、次のようにします。

1) ねじ接合は、専用ねじ切り機で管端にねじを立ててねじ込む方法です。

2) 使用するねじ規格は、JIS規格の「管用テーパねじ」と決められています。

3) ねじ切りに使用の切削油は、水道用水溶性切削油です。

4) 接合時には、錆の発生防止のため、防食シール剤をねじ部と管端面に塗布し、管切断面と接続部の防食処理を行ってから接合します。

5) 継手種類は、管端防食継手・樹脂コーティング管継手・外面樹脂被覆継手などです。

誤

ステンレス鋼鋼管及び波状ステンレス鋼管の接合には、伸縮可とう式継手又はプレス式継手を使用する。

ステンレス鋼管の接合は、伸縮可とう式継手、プレス式継手、圧縮式継手等を使用します。

TS継手は、ビニル管などの接合で用いられる方法で、接着剤を用いた接合です。

1)　伸縮可とう式継手による接合

この継手は、埋設地盤変動に対応できるよう、継手に伸縮可とう性を持たせています。

2)　プレス式継手による接合

この接合は、プレス工具のような専用締め付け工具を使用し、短時間で接合ができ、高度の技術は必要としない方法です。

3)　圧縮式継手による接合

この接合は、スリーブをはめた管を、継手本体に挿し込み、継手ナットを締め付けて、スリーブと管を圧着接合します。

正

問題文の内容通りです。

銅管の接合は、トーチランプか電気ヒーターによる、はんだ接合とろう接合があります。

継手を使用した接合になりますが、25mm 以下の給水管直管部では、胴継ぎができます。また、機械式継手を用いた接合には、プレス式接合があります。

ろう接合は、管の差込み部と継手受口間の隙間に、ろうを加熱溶解し、毛細管現象によって吸い込ませ、接合する方法です。

正

問題文の内容通りです。

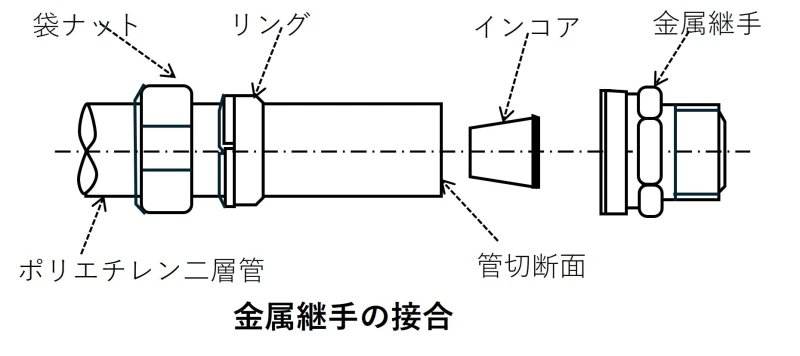

水道用ポリエチレン二層管の接合は、一般的には、金属継手を使用します。

作業上の注意事項を下記します。

1)　接合は、水道用ポリエチレン二層管専用継手を使用し、使用継手ごとに確実に行います。

2)　継手挿し込み長さを考え、切断箇所に、あらかじめ標線を入れておきます。

3)　管切断は管軸に対し直角に切断し、接合部付着物は、きれいに清掃します。

なお、切断は、専用パイプカッターを使用し、切粉が出る「のこ刃」による切断は避けます。
