給水装置工事主任技術者 過去問
令和2年度（2020年）
問48 (給水装置の概要 問49)

これは「正しい」です。

これは「正しい」です。

これは「正しい」です。

これは「正しい」です。

これが「不適当なもの」です。

この記述の中で「ボイラーである」という部分が間違っています。

正しくは「ボイラーとはならない」です。

なぜなら、基本的な機能や構造は貯湯湯沸器と同じですが、自然冷媒ヒートポンプ給湯機は、水の加熱が貯湯槽の外で行われるため、ボイラーではありません。

この選択肢は適切な記述です。

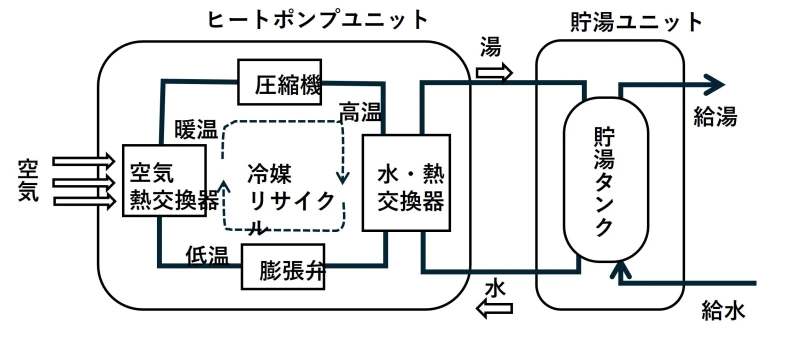

ヒートポンプ給湯機は、大気中の熱を空気熱交換器を通じて冷媒に取り込む仕組みです。また、家庭用の自然冷媒ヒートポンプ給湯機は、CO2を冷媒とするものが対象とされています。したがって、この説明は合っています。

この選択肢は適切な記述です。

ヒートポンプ給湯機では、空気中の熱を受け取った冷媒を圧縮機で圧縮し、高温・高圧の状態にするとされています。これは、お湯をつくるための大事な段階です。

この選択肢は適切な記述です。

高温になった冷媒は、次に水熱交換器で水に熱を伝え、お湯をつくる仕組みです。つくられたお湯は、貯湯ユニットにためて使います。記述の内容はこの流れに合っています。

この選択肢は適切な記述です。

水に熱を渡したあとの冷媒は、膨張弁で膨張させて低温・低圧にし、また空気中の熱を取り込みやすい状態に戻すとされています。これはヒートポンプの基本的な流れです。

この選択肢は誤りです。

この記述は、最後の「ボイラーである」という部分が適切ではありません。給水装置として扱われる貯湯湯沸器の多くは、貯湯部の圧力が100kPa以下で、伝熱面積が4㎡以下の構造であり、労働安全衛生法に規定するボイラー及び小型ボイラーに該当しないとされています。つまり、貯湯式であることだけで、すぐにボイラーになるわけではありません。
