給水装置工事主任技術者 過去問
令和3年度（2021年）
問26 (給水装置の構造及び性能 問26)

- 適切な説明です。

マクロセル侵食は、異なる環境条件下での金属間の電位差によって発生する、電気化学的な侵食の一種です。

- 正しいです。

漏洩電流による電気分解作用は、金属管の特定部分に集中して侵食を引き起こすことがあります。

- 正確な説明です。

土壌内の異なる通気性によって、金属管の特定部分が他の部分よりも早く侵食されることがあります。

- 不適切な記述です。

実際には、コンクリートと接触している部分はアルカリ性の環境により一定の保護を受けることがあるため、コンクリートに接していない部分が相対的に腐食しやすくなる場合があります。

- 正しい説明です。

異種金属間の接触は、電位差による電池作用を生じさせ、結果として自然電位の低い金属の侵食を加速させることがあります。

-正

「給水装置工事技術指針」で記載があります。
「異種環境にある金属間に電位差が生じ、電池作用により腐食が進行する。」

マクロセル腐食は、以下などの違いにより電位差が生じて発生します。

・土壌条件

・水分

・酸素量

・pH

定義として正しいです。

-正

「給水装置工事技術指針」で記載があります。
「迷走電流により金属管に電流が流れ、流出部で腐食が生じる。」

電食（迷走電流腐食）は、電流が流出する箇所（アノード側）で腐食が発生するため、記述は正しいです。

-正

「給水装置工事技術指針」で記載があります。
「通気差により酸素濃度差が生じ、電位差により腐食が発生する。」

通気差腐食は以下などでも発生します。

・埋設深さ

・湿潤状態

・地表条件

よって記述どおりのため正しいです。

-誤

「給水装置工事技術指針」で記載があります。
「異なる環境に接する金属では、電位の低い部分がアノードとなり腐食する。」

コンクリート接触部はアルカリ性により電位が高く（カソード）なりやすいため、腐食するのは接触していない側です。

問題文は「接触している側が腐食する」としているため誤りです。

-正

「給水装置工事技術指針」で記載があります。
「異種金属接触時は、電位の低い金属がアノードとなり腐食する。」

いわゆる異種金属接触腐食であり、電位が低い金属が腐食するため正しいです。

正

問題文の内容通りです。

マクロセル侵食とは、埋設状態にある金属材質・土壌・乾湿・通気性・pH・溶解成分の違いなどの、異種環境で起こる電気作用による侵食です。

マクロセル侵食の代表的なものとして、異種金属接触侵食・コンクリート/土壌系侵食・通気差侵食などが有ります。

マクロセル侵食と対比される、ミクロセル侵食は、腐食性の高い土壌やバクテリアによる侵食です。

正

問題文の内容通りです。

金属管が鉄道や変電所に接近して埋設している場合、漏洩電流による電気分解作用で侵食を受け、電流が金属管から流出する部分に侵食が生じ、これを漏洩電流での電食と言います。

また、他の埋設金属体に、外部電源装置や排流器による電気防食を行ったときに、近接する他の埋設金属体に防食電流の一部が流入し、流出する所で侵食を起こす場合があり、これを干渉による電食と言います。

正

問題文の内容通りです。

通気差侵食は、空気の通りやすい土壌と、通りにくい土壌との間に、またがって金属管が配管が通っている場合に、2つの環境の違いによる腐食電池が形成され、電位の低い方が侵食されることです。

通気差侵食には、埋設深さの差・湿潤状態の差・地表の遮断物による通気差に起因して起こる場合もあります。

誤

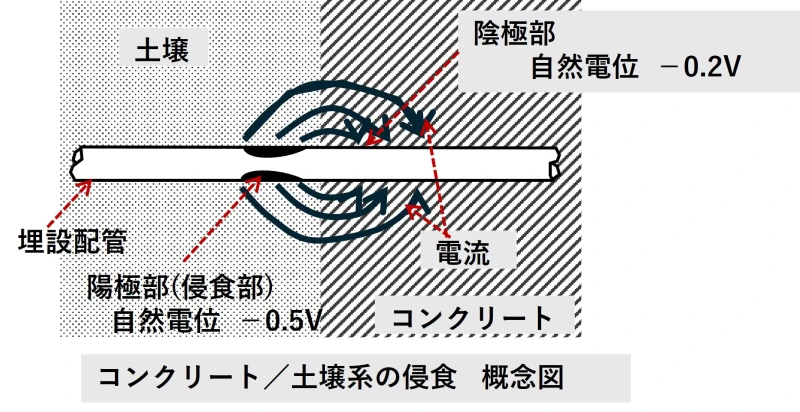

地中に埋設した鋼管が部分的にコンクリートと接触している場合、アルカリ性のコンクリートに接していない部分の電位が、コンクリートと接触している部分より高くなって腐食電池が形成され、土壌と接触している部分が侵食される。

コンクリート/土壌系侵食は、地中に埋設した鋼管が、部分的にコンクリートと接触しているときに、アルカリ性のコンクリートに接している部分の電位が、接していない部分の電位より高くなり、腐食電池が形成されて、土壌部分と接触している方が侵食される現象です。

正

問題文の内容通りです。

異種金属接触侵食では、埋設金属管が異種金属の管や継手・ボルトと接触していると、自然電位の低い金属(卑な金属)と自然電位の高い金属(貴な金属)間に電池が形成され、卑な金属が侵食されます。

例えば、鉄とステンレス鋼では、鉄が卑な金属、ステンレス鋼が貴な金属となり、卑な金属の鉄が侵食されます。

異なった2つの金属の電位差が大きいほど、または卑な金属に比べて貴な金属の表面積が大きいほど、侵食が促進されます。
