給水装置工事主任技術者 過去問
令和3年度（2021年）
問49 (給水装置の概要 問49)

それぞれの文章の正誤を考え、その組み合わせを解答する問題です。

それぞれの文章の正誤は以下の通りです。

ア 貯湯湯沸器は、有圧のまま貯湯槽内に貯えた水を直接加熱する構造の湯沸器で、給水管に直結するので、減圧弁及び安全弁（逃し弁）の設置が必須である。

これは「正しい」です。

イ 電気温水器は、熱源に大気熱を利用しているため、消費電力が少ない湯沸器である。

これは「誤り」です。

上の記述は、「電気温水器」の記述ではなく、「自然冷媒ヒートポンプ給湯器」の記述です。電気温水器の熱源は、電気です。

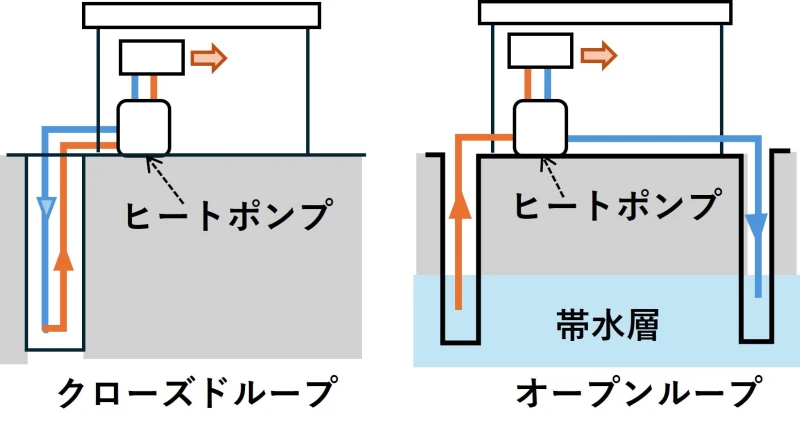

ウ 地中熱利用ヒートポンプシステムには、地中の熱を間接的に利用するオープンループと、地下水の熱を直接的に利用するクローズドループがある。

これは「誤り」です。

上記のオープンループとクローズドループの記述が逆になっています。

「オープンループ」は地下水の熱を直接利用し、「クローズドループ」は地中の熱を間接的に利用しています。

地中熱とは、地中にある熱のことで、地下200ｍくらいの深さまでを指します。地下10ｍ以上の深さでは、季節に関わらず温度が安定しているため、安定した熱エネルギーとして利用することができます。この熱エネルギーを取り出して利用することが、「地中熱利用」と呼ばれていて、その利用方法の一つに「ヒートポンプシステム」があります。地中熱利用システムは少しずつ全国に普及しています。

エ 太陽熱利用貯湯湯沸器のうち、太陽集熱装置系と水道系が蓄熱槽内で別系統になっている二回路型と、太陽集熱装置系内に水道水が循環する水道直結型は、給水用具に該当する。

これは「正しい」です。

以上を総合すると、ア：正 イ：誤 ウ：誤 エ：正

が正しい選択肢になります。

この問題は「給水装置工事技術指針」で記載があります。

ア – 正

「貯湯湯沸器は、有圧のまま貯湯槽内に貯えた水を直接加熱する構造であり、給水管に直結する場合は減圧弁及び安全弁（逃し弁）の設置が必須である。」

貯湯湯沸器は、内部の水が加熱されることで圧力が上昇するため、安全弁での圧力逃しと減圧弁による給水管側の圧力調整が不可欠です。これにより、給水管や器具への損傷や事故を防止できます。

イ – 誤

「電気温水器は、電気ヒーターを熱源として水を加熱する装置である。」

問題文の「熱源に大気熱を利用している」という説明は、ヒートポンプ式温水器の特徴であり、一般的な電気温水器には当てはまりません。

電気温水器は純粋に電気を利用して加熱するため、消費電力はヒートポンプ式より多くなります。

ウ – 誤

「地中熱利用ヒートポンプシステムには、地下水の熱を直接利用するオープンループと、地中の熱を間接的に利用するクローズドループがある。」

問題文では「オープンループとクローズドループの説明が逆」となっています。

正しくは、地下水を直接利用するのがオープンループ、地中の熱を間接的に利用するのがクローズドループです。

エ – 正

「太陽熱利用貯湯湯沸器のうち、二回路型は太陽集熱装置系と水道系が蓄熱槽内で別系統になっており、水道直結型は太陽集熱装置系内に水道水が循環する。」

二回路型・水道直結型いずれも給水用具として分類され、設置に際して給水設備の一部として扱われます。

用途や設置方法に応じた選択が求められます。
