給水装置工事主任技術者 過去問
令和4年度（2022年）
問42 (給水装置の概要 問2)

各種分水栓は、分岐可能な配水管や給水管から、不断水で給水管を取り出すための給水用具です。

具体的には、分水栓、サドル付分水栓、割T字管などがあります。

これらの用具は、水道の供給を止めることなく新たな分岐を設けることができるため、工事の効率化や供給停止の回避に役立ちます。

仕切弁（ゲートバルブ）は、弁体が鉛直方向に上下し、全開・全閉する構造を持っています。

全開時には流路が直線的になるため、損失水頭が小さいのが特徴です。

この特性により、大口径の配管や主幹の制御に適しています。

玉形弁（グローブバルブ）は、止水部が吊りこま構造で、弁体が上下に動くことで流量を調節します。

しかし、弁部の構造から流れがS字形となるため、流体抵抗が大きく、損失水頭は大きいです。

したがって、「損失水頭が小さい」という記述は誤りです。

玉形弁は流量の調整や頻繁な開閉に適していますが、圧力損失が大きいという欠点があります。

給水栓は、給水装置において給水管の末端に取り付けられる給水用具で、弁の開閉により流量や湯水の温度の調整を行います。一般的な蛇口や混合栓がこれに該当します。この記述は正しいです。

分岐可能な配水管や給水管から、不断水で給水管を取り出すための給水用具です。建物の引き込みにみかけることがあります。

大口径の配管や主幹の制御に適しています。仕切弁（ゲートバルブ）は、弁体が鉛直方向に上下し、全開・全閉する構造です。仕切弁の役目、使用勝手は覚えておきましょう。

不適当です。

玉型弁は、仕切弁（ゲートバルブ）は、弁体が鉛直方向に上下し、全開・全閉する構造です。

仕切弁（ゲートバルブ）は、弁体が鉛直方向に上下し、全開・全閉する構造です。

難しい言い方をしていますが、水道の蛇口なども、末端ということです。

正

問題文の内容通りです。

分水栓は、配水管から給水管を取り出すための給水用具で、水道用分水栓の他に、配水管取り付けのサドル機構と止水機構を一体化構造としたサドル付分水栓があります。

また、分水栓の割Ｔ字管は、ダクタイル鋳鉄製の割Ｔ字形分岐帯に仕切弁を組み込み、一体化した配水管にボルトで取付ける構造です。

正

問題文の内容通りです。

仕切弁は流体の通路を弁体で垂直に遮断する弁で、流体を仕切るようになることからゲート弁とも言われます。

全開時には、開度が口径と同じになり、流体の圧力損失が非常に小さくなります。

誤

玉形弁は、止水部が吊りこま構造であり、弁部の構造から流れがS字形となるため損失水頭が大きい。

玉形弁は、止水部が吊りこま構造で、弁部の構造から流れが S 字形となるため、損失水頭が大きくなります。

玉形弁は、弁箱内での流体方向が急変するため流体抵抗が(損失水頭が)大きくなります。

正

問題文の内容通りです。

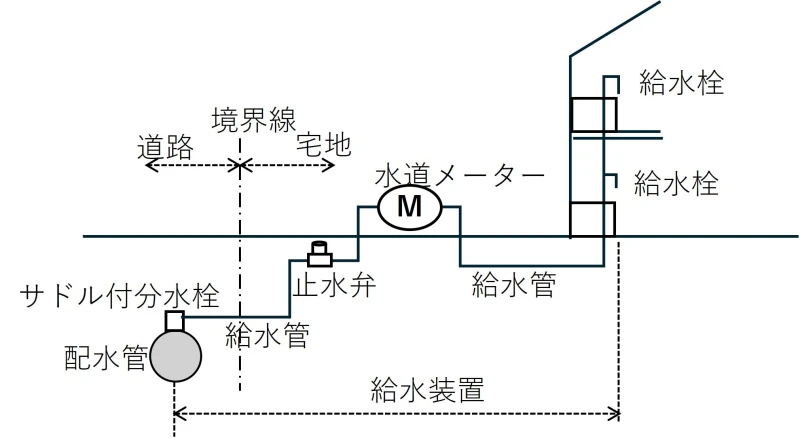

水道法で定義の給水用具は、配水管からの分岐器具・給水管を接続する継手・給水管路途中の弁類や湯沸器など・給水管路の末端に設けられる給水栓・ボールタップ・温水洗浄便座・自動販売機などです。

これら全体が、給水装置です。
