給水装置工事主任技術者 過去問
令和元年度（2019年）
問13 (給水装置工事法 問13)
問題文
水道配水用ポリエチレン管のEF継手による接合に関する次の記述のうち、不適当なものはどれか。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
給水装置工事主任技術者試験 令和元年度（2019年） 問13（給水装置工事法 問13） （訂正依頼・報告はこちら）
水道配水用ポリエチレン管のEF継手による接合に関する次の記述のうち、不適当なものはどれか。
- 継手との管融着面の挿入範囲をマーキングし、この部分を専用工具（スクレーパ）で切削する。
- 管端から 200 mm程度の内外面及び継手本体の受口内面やインナーコアに付着した油・砂等の異物をウエス等で取り除く。
- 管に挿入標線を記入後、継手をセットし、クランプを使って、管と継手を固定する。
- コントローラのコネクタを継手に接続のうえ、継手バーコードを読み取り通電を開始し、融着終了後、所定の時間冷却確認後、クランプを取り外す。
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （3件）
01
削り残しや切削ムラの確認を容易にするため、切削面はマーキングしておきます。
2．不適当。
油脂を完全に拭き取るためウエスではなくエタノールやアセトンを含ませたペーパータオルで清掃します。
3．適当。記述の通りです。
4．適当。冷却が終了するまでクランプを取り外してはいけません。
参考になった数107
この解説の修正を提案する
02
不適当なものを選択する問題です。
適当です。
削る範囲を正確にマーキングすることで管の表面に付着している酸化被膜や汚れを、専用のスクレーパで融着範囲の表面を削り取り新しい面を出します。
不適当です。
ウエスではなく、エタノールまたはアセトンを浸み込ませたペーパータオルで清掃するのが正しいです。
適当です。
正確な融着を行なうために、管を継手の適切な深さまで確実に挿入するために挿入標線を記入し、通電中に管が抜けたりずれたりしないように、クランプでしっかりと固定します。
適当です。
「所定の冷却時間」を確認する必要があるのは、この間に融着部に余計な力がかからないようにするためです。
参考になった数18
この解説の修正を提案する
03
水道配水用ポリエチレン管のEF継手による接合に関する問題です。
水道配水用ポリエチレン管の接合には、ＥＦ(エレクトロフュージョン、電気融着)継手とメカニカル継手が用いられます。

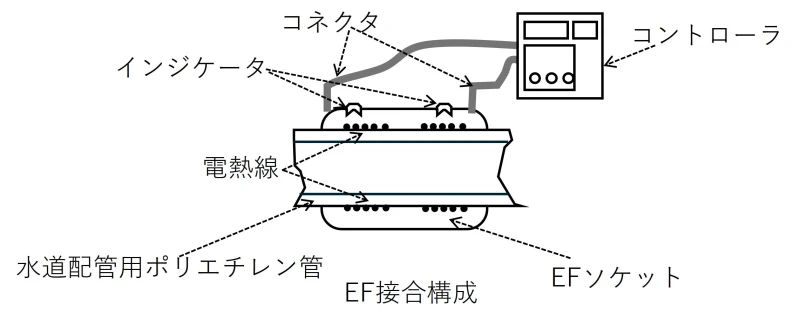

ＥＦ継手は、コントローラから通電し、ＥＦ継手内蔵の電熱線を発熱させ、継手内面と管外面の樹脂を加熱溶融し、一体化させるもので、以下のような特徴があります。
1) 接合方法がマニュアル化され、ＥＦコントローラで最適融着条件が自動制御されます。
2) 管重量が軽量で、継手が融着で一体化されるため、長尺の陸継ぎが可能です。
3) 異形管部分の離脱防止対策が不要です。
正
問題文の内容通りです。
ＥＦ継手による接合の手順です。
1) 管端部外面に付着する土や汚れを取り除き、継手挿入代を記入します。
2) 継手と管融着面の挿入範囲をマーキングし、専用工具（スクレーパ）で切削します。
誤
管端から 200 mm程度の内外面及び継手本体の受口内面やインナーコアに付着した油・砂等の異物をウエス等で取り除く。本文は、メカニカル式継手による接合での、手順の1つです。
正
問題文の内容通りです。
3) 継手内面と管外面をエタノールやアセトンを浸み込ませた専用ペーパータオルで清掃します。
4) 管に、挿入標線を記入し、継手をセットしてクランプを使い、管と継手を固定します。
正
問題文の内容通りです。
5) コントローラコネクタを継手に接続し、継手バーコードを読み取り、通電開始します。
6) 融着終了後、所定時間の冷却を確認した後で、クランプを取外します。
参考になった数1
この解説の修正を提案する
