給水装置工事主任技術者 過去問
令和元年度（2019年）
問23 (給水装置の構造及び性能 問23)

適当な組み合わせを選択する問題です。

水撃防止に関する問題です。

ア　 誤

「給水管におけるウォータハンマを防止するには、基本的に管内流速を速く 遅くする必要がある。」

配管内の水の流れを給水栓で急閉すると、運動エネルギーが圧力増加に変わり、急激な圧力上昇（水撃作用あるいはウォーターハンマー）が起ります。

水撃圧は流速に比例するため、給水管で起こるウォーターハンマー防止には、基本的には管内流速を遅くする必要があります。

イ　 正

「ウォータハンマが発生するおそれのある箇所には、その手前に近接して水撃防止器具を設置する。」

ウォーターハンマーの発生防止装置

1)　給水管の水圧が高い場合は、減圧弁や定流量弁を設置し、給水圧あるいは流速を下げます。

2)　ウォーターハンマーが発生しそうな箇所には、その手前に近接して、水撃防止器具を設置します。

ウ　 誤

「複式ボールタップは単式ボールタップに比べてウォータハンマが発生しやすく にくくなる傾向があり、注意が必要である。」

ボールタップは、フロートの上下で自動的に弁を開閉する構造で、水洗便所のロータンクや、受水タンクに給水する器具です。

一般形ボールタップは、弁部の構造により、単式と複式に区分され、単式は手小を経由して本体を直接開閉しますが、複式は、2つのテコをリンクで接続して本体を開閉する構造です。

副弁付定水位弁は、主弁に副弁の小口径ボールタップを組合せて取付けて、副弁の開閉で、主弁内に生じる圧力差で開閉を円滑に行います。

ボールタップの使用するときは、ウォーターハンマーが比較的発生しにくい複式・親子二球式・定水位弁などから、給水管口径や給水用途に適したものを選定します。

エ　 正

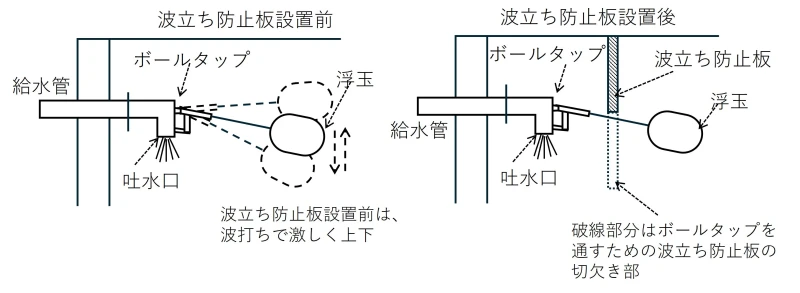

「水槽にボールタップで給水する場合は、必要に応じて波立ち防止板等を設置する。」

水槽などに、ボールタップで給水するときは、必要に応じ、波立ち防止板等を設置します。
