給水装置工事主任技術者 過去問
令和2年度（2020年）
問31 (給水装置計画論 問32)

この記述は「正しい」です。

揚程（ようてい）とは、ポンプによってくみ上げられる水の高さのことです。

この記述は「正しい」です。

まず、「水頭（すいとう）」とは、平たく言うと、その水がどの高さまで噴き出すかを数字で表したものです。配水管の水頭が、例えば15ｍだとすると、その配水管に穴を開けた場合、水が15ｍ噴き出すことになります。圧力が高い管だと、水頭も大きくなります。直結直圧式給水は、配水管の水圧を利用して給水するので、この水頭という概念が大切になります。

「余裕水頭」を説明するためには、まず「所要水頭」を説明しなければなりません。

所要水頭とは、計画している使用水分量の水を給水装置に流そうとしているときに、最低限必要となる水頭のことです。例えばその配水管の水頭が11ｍで、その給水装置の所要水頭が15ｍの場合、水は出ません。水を出すためには、配水管の持つ力が、給水装置から水を出すために必要な力よりも、大きい必要があります。

「余裕水頭」を説明するために、もう一つ、「損失水頭」を説明しなければなりません。

水を流すとき、管の中では摩擦が起こっています。これによって水の勢いは弱められエネルギーを失っています。また途中にある給水用具（止水栓など）を通ると、そこでもエネルギーが失われます。これらが損失水頭に当たります。

「余裕水頭」は、「配水管の水頭」から、「所要水頭」と「損失水頭」を差し引いても、まだ残っている水頭のことです。余裕水頭があれば、計算上は水が出ることになります。

この記述が「不適当なもの」です。

この記述の中で「水抜き栓」が間違いです。ここは「逆止弁（減圧式逆流防止弁）」です。

「水抜き栓」は、冬場に水道管が凍結する恐れのある地域で使われているしくみで、水道管から水を抜くためのものです。

「逆止弁」は、逆流を防止するための弁です。

直結増圧式給水の場合、逆止弁（減圧式逆流防止弁）の設置が原則とされています。

この記述は「正しい」です。

これは適切な記述です。直結増圧式では、まず同時使用水量を見積もり、その水量に合うポンプユニットを選び、そのうえで給水管の口径を決めます。また、増圧給水設備の揚程も動水勾配線図などを使って決めることが示されています。つまり、建物の使い方に合った水量と圧力をきちんと計算して設計する、という内容です。

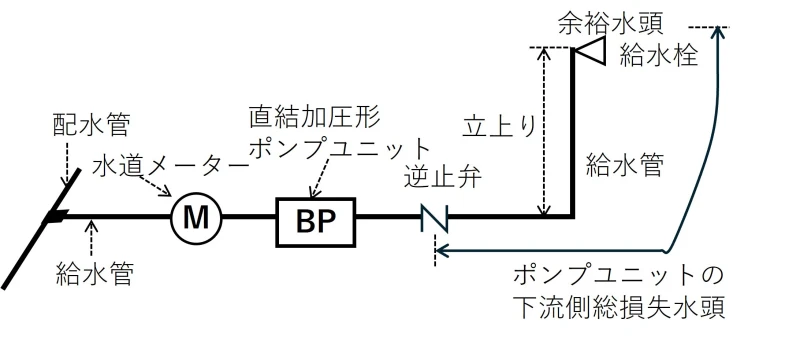

これは適切な記述です。基準では、直結加圧形ポンプユニットの吐水圧は、一番高い場所にある給水器具を使うのに必要な圧力を確保できるように設定するとされています。さらに、そこへ届くまでの配管の圧力損失や高低差も考えます。言いかえると、上の階の一番不利な場所でも、ちゃんと水が使える力が必要だということです。

これは不適当な記述です。直結増圧式で基準上重視されているのは、ポンプユニット上流側の非常用給水栓や、減圧式逆流防止器による逆流防止です。減圧式逆流防止器は、一次側に負圧が生じた場合などでも上流側へ逆流しにくい仕組みを持っています。したがって、この選択肢のように、断水時の逆圧が大きいから水抜き栓を近くに設けるという説明は、基準の考え方と合っていません。

これは適切な記述です。国土交通省の資料でも、直結式には、配水管の水圧だけで給水する直結直圧式と、給水管の途中に増圧給水設備を設けて給水する直結増圧式があるとされています。直結式の基本の分け方そのものを述べた内容です。
