給水装置工事主任技術者 過去問
令和4年度（2022年）
問27 (給水装置の構造及び性能 問8)

問題文の「呼び径20mmの給水管」というのは大切なポイントになっています。なぜなら、呼び径の大きさによって、その答えが変わってくるからです。

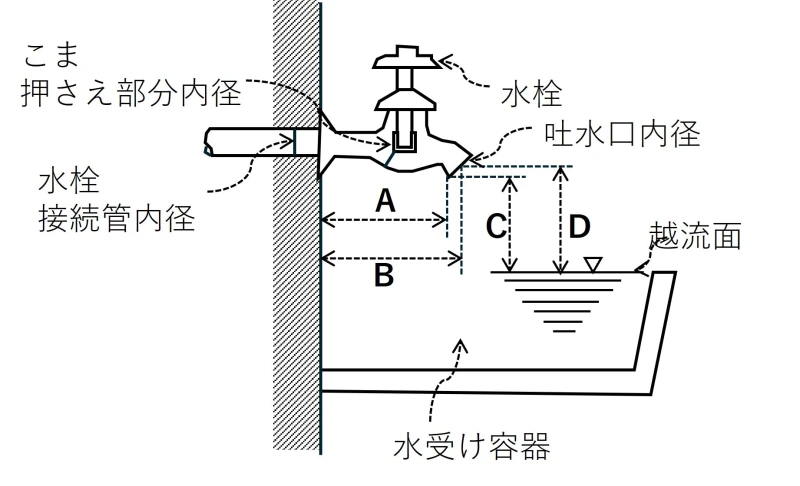

今回は呼び径20mmですので、壁からの水平距離は（B)、つまり近接している壁から吐水口の中心までの距離となります。

壁からどれくらい離れているかは、給水管の呼び径が25ｍｍ以下か、25ｍｍを超えているか、で変わります。

もし25ｍｍ以下の場合は（B)のような近接している壁から吐水口の中心までの距離が水平距離にあたり、25ｍｍを超える場合は、（A)のような近接している壁から吐水口の一番下の部分の壁側に当たる外表面ということになります。

吐水口から水までの距離（垂直距離）に関しては、吐水口の一番下端から、越流面（えつりゅうめん）、つまり洗面台などの容器の上端、までの距離のことを指すので、（C）が答えになります。

適当なのは、「B，C」の組み合わせです。
この問題のポイントは、呼び径20mmは「25mm以下」にあたることです。呼び径25mm以下の場合、水平距離は近接壁から吐水口の中心までを見ます。また、垂直距離は吐水口の最下端から越流面までを見ます。問題ページの図では、これがBとCに当たります。
