給水装置工事主任技術者 過去問
令和4年度（2022年）
問29 (給水装置の構造及び性能 問10)

圧力バキュームブレーカは、逆圧（背圧）がかからない場所に設置するもので、水受け容器の越流面までの距離は150ｍｍ以上確保することになっています。

つまり、「Aの長さが150ｍｍ以上」の選択肢が答えです。

バキュームブレーカとは、給水・給湯系統に負圧（外と内を比較したとき、内部の気圧が低くなっている状態）が生じたとき、負圧のままだとその箇所が空気を引っ張ってしまい逆流が起こってしまうので、それを防ぐために、その負圧の箇所に自動的に空気を送り込むものです。

圧力バキュームブレーカはその中でも、逆圧のかからない部分に設置するものをいいます。

（常時水圧のかからない部分に設けるものを大気圧式バキュームブレーカといいます）

適当なのは、「A：150mm以上」です。

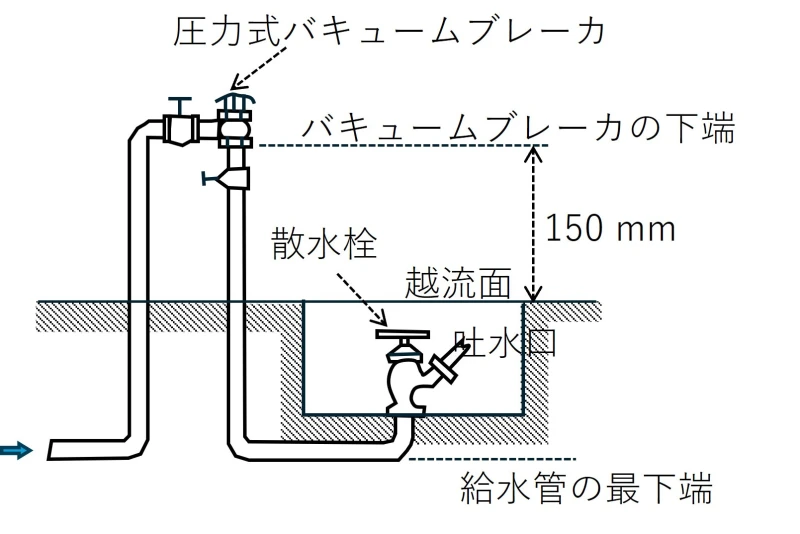

圧力式バキュームブレーカは、逆圧がかからない場所に設けるもので、水受け容器の越流面から150mm以上高い位置に取り付ける必要があります。問題の図では、バキュームブレーカの下端から越流面までの区間がAなので、組み合わせはA：150mm以上になります。

給水装置の逆流防止のために圧力式バキュームブレーカを図のように設置する場合、バキュームブレーカの下端から確保しなければならない区間とその距離に関する問題です。

圧力式バキュームブレーカは、通水時は確実に閉止し、給水管内に負圧が生じたとき、逆サイホン作用により、使用済の水や他の物質が逆流による水の汚染防止のため、負圧部分へ自動的に空気を取り入れる機能を持つ給水用具で、圧力式は給水用具の上流側(常時圧力のかかる配管部分)に取り付ける負圧破壊性能基準の対象です。

水が逆流するおそれのある場所では、下記規定の吐水口空間を確保するようにします。

または、逆流防止性能、あるいは負圧破壊性能がある給水用具を、水の逆流を防止できる適切な位置、バキュームブレーカにあっては、水受け容器の越流面の上方 150mm 以上の位置、に設置します。

(給水装置の構造及び材質の基準に関する省令第5条第1項)
