給水装置工事主任技術者 過去問
令和6年度（2024年）
問34 (給水装置計画論 問5)

最初に、１室あたりの給水負荷単位数を求めます。

５＋３＋２＋３＋４＝１７

ここからビル全体の給水負荷単位数は

１７×４＝６８

となります。

図ー２から同時使用水量を読み取ると、約１３０L／minとなります。

1.まず、１室分の給水負荷単位から求めましょう。

表-１給水用具給水負荷単位より、器具給水負荷単位をすべて足します。

器具給水負荷単位（１室分）＝５＋３＋２＋３＋４＝１７

2.問題文より、事務所数は４となっているため、①に４を掛けて給水負荷単位の累計を求めます。

給水負荷単位の累計＝17×4＝68

3.図-2の（注）にあるように、①の線は大便器洗浄弁の多い場合、②の線は大便器洗浄タンクの多い場合に用います。

表-1を確認すると、大便器は洗浄タンクであるため、②の曲線を使用します。

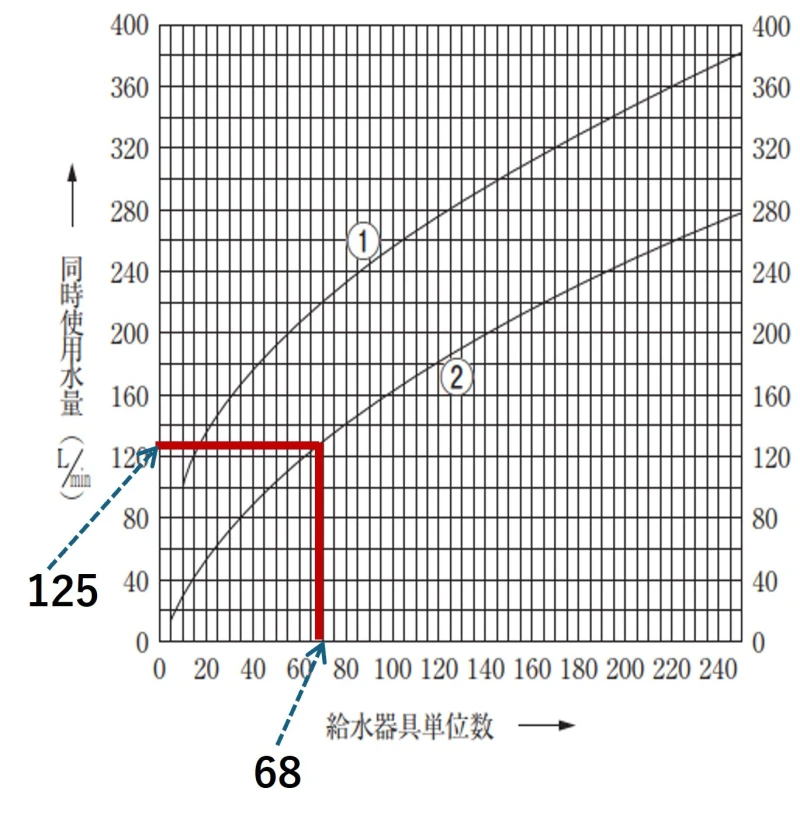

図-2の給水器具単位数側の68（この場合は70の線を見る）の線と、②の曲線が交わる点（同時使用水量）は120より少し上の為、約130と読み解きます。

答え

約130L／min

事務所ビル全体（4事務所）の同時使用水量を給水用具給水負荷単位により求める問題です。

事務所ビル全体の給水用具負荷単位を求めます。

問題文から、各事務所には、次の用具が入っていて、全体の給水負荷単位を求めます。

給水用具負荷単位に必要な同時使用水量を図2のグラフから求めます。

給水用具負荷単位 68に相当する水量は、125 L/min≒130 L/min
