給水装置工事主任技術者 過去問
令和6年度（2024年）
問46 (給水装置の概要 問6)

記述の通りです。

記述の通りです。

こちらはリフト式逆止弁についての記述の為、誤りです。

記述の通りです。

正

問題文の内容通りです。

複式逆止弁は、別々に独立して作動する2つの逆止弁が組み込まれ、2つの弁の弁体はそれぞれ「ばね」で弁座に押しつけられ、安全構造が二重となっています。

給水管との接続部には、ユニオン形があります。

正

問題文の内容通りです。

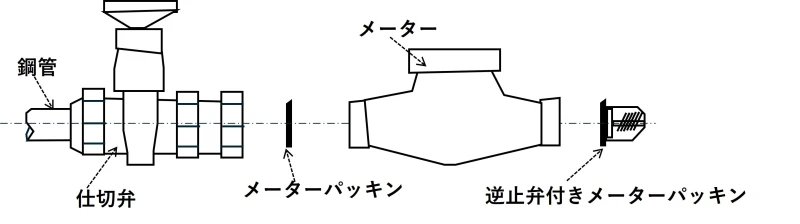

メーターを仕切弁に取り付ける場合、下流側に逆止弁付メーターパッキン、上流側にメーターパッキンを使用します。(下図参照)

誤

スイング式逆止弁は、弁体がヒンジピンを支点とし、自重で弁座面に圧着し、通水時に弁体が押し開かれて、逆圧により自動的に閉止する構造の逆止弁である。

問題文の内容は、リフト式逆止弁の説明です。

スイング式逆止弁は、ピンを支点とするアーム状の弁体が、弁座に対し、孤状運動をする構造の逆止弁です。

弁体がヒンジピンを支点とし、自重で弁座面に圧着し、通水時に弁体が押し開かれて、逆圧により自動的に閉止する構造のものです。

正

問題文の内容通りです。

減圧式逆流防止器は、弁体を弁座に押し付ける逆止弁2個配置し、その間に逃し弁がある中間室を組み合わせ、逆流圧力が一次側圧力より高くなったときに逆流防止ができ、また、逆止弁が故障しても逃し弁が開くことで逆流防止ができる構造の逆流防止器です。

設問の通り、適当です。

なお、過去の問題では二重式逆流防止器と複式逆止弁どちらの記述であるか、の選択肢問題も出題されています。どちらも要点を確認しておきましょう。

二重式逆流防止器：個々に独立して作動する第1逆止弁・第2逆止弁が組み込まれており、各逆止弁はテストコックによる性能確認を行うことができます。

設問の通り、適当です。

なお、すでに設置されている配管内部に取り付けられますが、水道メーターを交換する際にはパッキンの劣化などを考慮し、交換する必要があります。

不適当です。

×スイング式逆止弁

〇リフト式逆止弁

スイング式逆止弁：弁体がヒンジピンを支点とするレバーに取り付けられており、水が通った際に弁体が開き、逆圧で自動的に閉止する構造です。

過去の問題でもリフト式の記述をスイング式と記載されて誤りのケースが度々あるため、両方の構造の違いに注意して解答しましょう。

設問の通り、適当です。

減圧式逆流防止器は、独立して作動する2つの逆止弁の間に中間室を設けており、この中間室には一次側との圧力差で作動する逃し弁が備えられています。

もし逆止弁が故障して作動しない場合には、逃し弁が開いて中間室の水を排水し、圧力を低下させることで逆流を防止する構造となっています。
