給水装置工事主任技術者 過去問
令和2年度（2020年）
問54 (給水装置の概要 問55)

この問題では、給水用具の故障時に原因を正確に特定し、適切な修理や調整を行う知識が求められます。

特に、主弁座パッキンの摩耗や排水弁のパッキンの交換など、小さな部品の故障が大きな影響を与えることを理解し、これらの部品の交換や調整に関する知識が重要です。

また、水量調節ねじの操作やフロート弁の清掃だけでは不十分な場合もあり、より深い理解と対策が必要です。

※「ピストン式定水位弁」の構造と機能

イメージしてみましょう。

ピストン式定水位弁は、水道の中にある特別な部品で、水の量をちょうど良く保つ役割をしています。

この定水位弁には、「ピストン」という部分があります。

ピストンはちょっとしたプラスチックや金属の筒のようなもので、水の流れをコントロールするために上下に動きます。

水が多くなりすぎたら、ピストンが上に動いて水の流れを止めます。

逆に、水が少なくなったら、ピストンが下がってもっと水が入るようにします。

このおかげで、たとえば、トイレのタンクの水の量がいつも同じに保たれます。

水が多すぎず、少なすぎず、ちょうどいい量になるんですね。

だから、ピストン式定水位弁は、水を使う機械の中でとても大切な役割を果たしているんです。

水の量をちょうどよく保ってくれるんです。

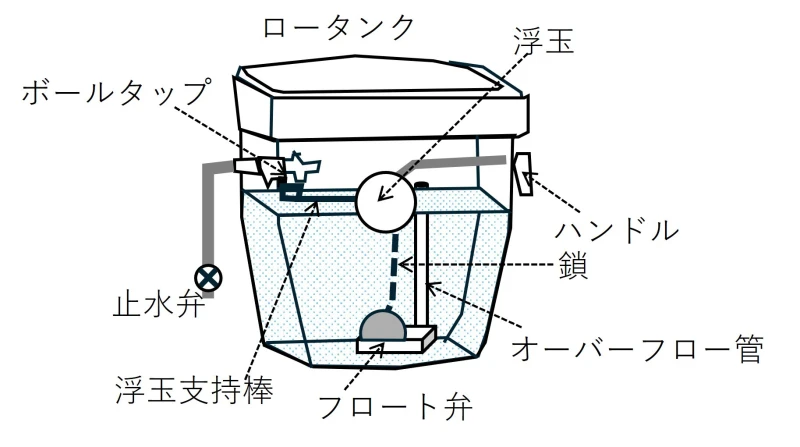

※「ボールタップ付ロータンク」の構造と機能

イメージしてみましょう。

ボールタップ付ロータンクは、お家のトイレによくある大事な部品です。

これは、トイレの水を貯めておくタンクの中にある特別な仕組みです。

このロータンクには、「ボールタップ」という浮き球がついています。

この浮き球は水の上に浮かんでいて、水の量によって上下に動きます。

水がタンクにたくさん入っていると、浮き球も上に上がります。

そして、水が満タンになると、浮き球が動いて水の流れを止めます。

これで、タンクの水があふれることはありません。

トイレを流すと、タンクの水が少なくなりますね。

すると、浮き球も下がって、また水がタンクに入るようになります。

タンクに水が十分に入ると、また浮き球が上がって水の流れを止めるんです。

だから、ボールタップ付ロータンクは、トイレのタンクの水の量をちょうどよく保つためにすごく大切なんです。

水が多すぎたり少なすぎたりしないように、ちょうどいい量を保ってくれるんです。

※「ダイヤフラム式ボールタップ付ロータンク」の構造と機能

イメージしてみましょう。

ダイヤフラム式ボールタップ付ロータンクは、お家のトイレにある特別な水のタンクの中にある重要な部品です。

このタンクの中には、「ダイヤフラム式ボールタップ」という名前の部分があります。

ダイヤフラムというのは、ゴムやプラスチックでできた薄い板のようなものです。

このダイヤフラムが水の量によって動いて、水の流れをコントロールします。

トイレを流すと、タンクの水が減りますね。

水が減ると、ダイヤフラムが下がって、新しい水がタンクに入るようになります。

そして、タンクに十分な水が入ると、ダイヤフラムが上がって、水の流れを止めます。

このダイヤフラム式ボールタップは、トイレのタンクにいつも適切な量の水があるようにするためにすごく大切です。

水が多すぎてあふれたり、少なすぎてトイレがちゃんと流れなかったりしないようにしてくれるんです。

覚えておくポイントは、故障の原因ごとに対策が決まっていることです。

主弁座パッキンの摩耗なら交換です。
水量調節ねじの閉め過ぎで吐水量が少ないなら、左に回して増やします。
フロート弁の摩耗や損傷なら、清掃ではなく交換です。
排水弁パッキンの摩耗で水がたまらないなら、パッキンを交換します。

この問題では、イとウを誤りと見抜けるかが大切です。特に、ねじをどちらに回すか、清掃でよいのか交換が必要なのかは、よく出るところなので整理して覚えておくと役立ちます。
