給水装置工事主任技術者 過去問
令和7年度（2025年）
問27 (給水装置の構造及び性能 問8)

これは適切な記述です。
ばね式逆止弁は、ばねの力で弁体を押しつけて逆流を防ぐ構造です。標準計画・施工方法でも、逆止弁は逆圧による逆流を防止する給水用具として説明されています。さらに、最近の給水装置工事施行基準では、ばね式、リフト式、スイング式の逆止弁は、摩耗や劣化で逆流防止性能を失うおそれがあるため、水を受ける容器や施設への給水で、これだけを逆流防止措置とすることは避けるとされています。

これは適切な記述です。
吐水口空間は、逆流防止のもっとも一般的で確実な方法です。給水管内に負圧が生じると、逆サイホン作用によって水が逆流するおそれがあります。施工基準でも、吐水口空間が不十分だと、サイホン作用による吐水口からの空気の吸い込みにより水が逆流すると説明されています。つまり、十分な空間がないと安全に縁が切れず、逆流事故につながるおそれがあります。

これは適切な記述です。
基準では、吐水口空間は上下の距離だけでなく、近接壁からの水平距離も決められています。これは、壁が近すぎると、壁に沿って水が引かれやすくなるためです。標準計画・施工方法でも、近接壁から吐水口までの水平距離と越流面からの垂直距離の両方が必要とされています。

これは不適当です。
浴槽に必要なのは200mm以上ではなく、50mm以上です。標準計画・施工方法では、呼び径25mm以下でも25mmを超える場合でも、浴槽に給水する場合は50mm未満であってはならないとされています。200mm以上が必要なのは、プールなど波立ちやすい水槽や、事業活動で洗剤や薬品を使う水槽・容器です。浴槽とプールなどの基準を取り違えている点が誤りです。

正

問題の内容通りです。

ばね式・リフト式・スイング式の逆止弁は、ばねや自重で弁体を弁座に密着させ、逆流の防止弁ですが、シール部分に鉄錆などの異物が挟まったり、また、パッキンなどシール材の磨耗・劣化によって、逆流防止性能を失う可能性があります。

逆流防止性能をなくした逆止弁は、二次側からの逆圧によって、一次側に逆流が生じるため、給水装置工事では、逆止弁を用いた水受け容器や、施設に給水する構造材質基準に基づく逆流防止措置とするのは、避ける必要があります。

正

問題の内容通りです。

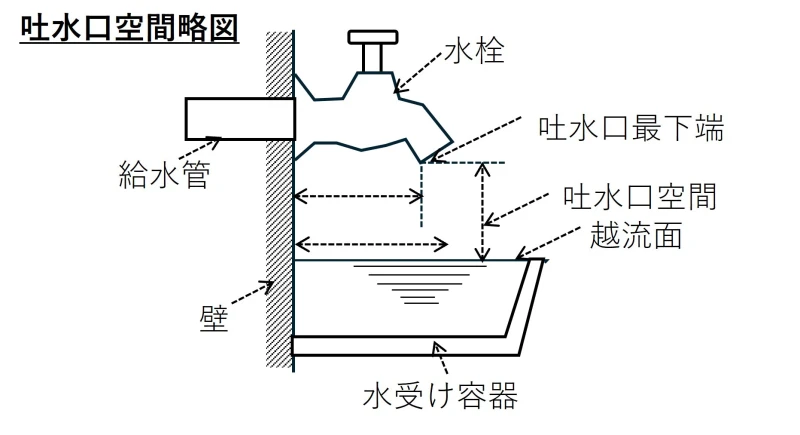

吐水口空間とは、吐水口の最下端から越流面までの垂直距離、および近接壁から吐水口の中心( 25mm を越えるものは吐水口の最下端)までの水平距離です。

吐水口空間が不十分ですと、サイホン作用によって、吐水口からの空気の吸い込みで、水が逆流する可能性があります。

したがって、吐水口空間を十分確保することが、逆流防止の中で、最も単純で確実な方法です。

正

問題の内容通りです。

吐水口と水を受ける水槽の壁との距離が近いと、壁に沿って流れる空気によって、壁を伝って、水が吐水口から逆流する可能性があるため、これを避けるために、吐水口の口径に応じた所定の吐水口空間と、吐水口と壁との距離を必ず確保します。

誤

浴槽に給水する給水装置（吐水口一体型給水用具を除く）は、少なくとも50mm以上の吐水口空間を確保する。

吐水口の壁からの距離については、

「給水装置の構造及び材質の基準に関する省令第５条第１項第２号」

で、次のように規定されています。

1)　浴槽に給水する給水装置では、50 mm以上の吐水口空間を確保します。

2)　プール等の水面が特に波立ちやすい水槽、事業活動で洗剤や薬品を入れる水槽、容器に給水する給水装置では、200 mm以上の吐水口空間を確保します。
