給水装置工事主任技術者 過去問
令和7年度（2025年）
問28 (給水装置の構造及び性能 問9)

これは適切な記述です。

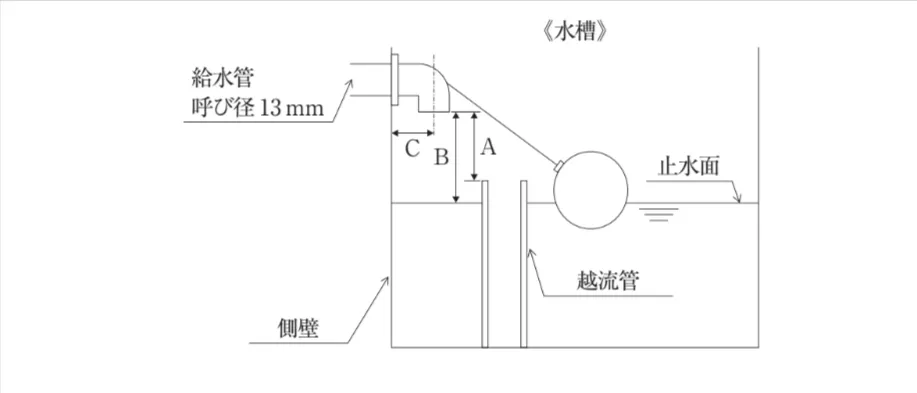

呼び径13mmは、基準上13mm以下に当たります。そのため、必要な吐水口空間は25mm以上です。さらに、この図では基準で見るべき距離がAとCで示されていますので、この選択肢が基準に合っています。

これは適切ではありません。
40mm以上が必要になるのは、呼び径が13mmを超え20mm以下の場合です。今回の問題は13mmなので、そこまで大きい寸法は求められていません。必要なのは25mm以上です。

これは適切ではありません。
呼び径13mmなので25mm以上という数字自体は合っています。
しかし、この図で吐水口空間として確認するのはAとCであり、Bではありません。 そのため、数字は合っていても、見るべき距離が違っています。

これは適切ではありません。
まず、50mm以上が必要になるのは、呼び径が20mmを超え25mm以下の場合です。今回の13mmには当てはまりません。
また、この図で確認する距離はBではなくAです。つまり、距離の見方も、数字も両方違う記述です。

この記述は適切です。

呼び径13mmは「13mm以下」の基準が適用されるため、確保すべき空間は25mm以上となります。さらに、この図で測定すべきなのは、壁からの水平距離を示す「A」と、水面からの垂直距離を示す「C」の2箇所です。数値と測る位置（AとC）の両方が正しく一致しているため、これが正解となります。

この記述は不適切です。

40mm以上の空間が求められるのは、ワンサイズ太い「呼び径が13mmを超え20mm以下」の配管の場合です。今回の問題で指定されているのは13mmなので、そこまでの広さは必要ありません。13mm以下に求められる正しい基準値は25mm以上です。

この記述は不適切です。

呼び径13mmに対する「25mm以上」という数値自体は正しいのですが、測定する位置の指定が間違っています。この図において吐水口空間（壁からの水平距離）として確認すべきなのは「A」であり、「B」ではありません。数字の正しさに惑わされないよう、見るべき場所（AとC）をしっかり見極める必要があります。

この記述は不適切です。

50mm以上の空間が必要となるのは、さらに配管が太い「呼び径が20mmを超え25mm以下」の場合であり、今回の13mmには該当しません。また、確認すべき壁からの水平距離は「B」ではなく「A」です。つまり、基準となる数値も測定する位置も、両方が間違っている記述です。
