給水装置工事主任技術者 過去問
令和7年度（2025年）
問34 (給水装置計画論 問5)

この選択肢は正しいです。

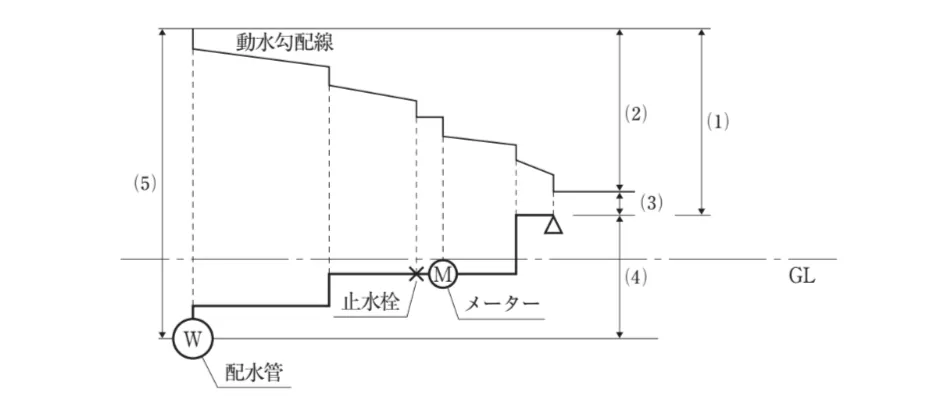

図の(1)は、上の基準線から給水栓の位置までを表しており、配水管の水頭から給水栓までの立ち上がり高さを差し引いて考える有効水頭の考え方に合っています。つまり、「水をどこまで持ち上げる必要があるか」を反映した高さなので、有効水頭に当たります。

この選択肢は誤りです。
図の(2)は、給水栓そのものの位置までではなく、その上の別の線までを示しています。有効水頭は、給水栓の立ち上がり高さを基準に考えるので、給水栓の位置とずれている(2)は当たりません。

この選択肢は誤りです。
図の(3)は、給水栓の近くの小さな高さの差を示しているだけです。有効水頭は、配水管側の水の力全体と給水栓の高さとの関係を見るものなので、このような一部分だけの差ではありません。

この選択肢は誤りです。
図の(4)は、GLから配水管までの高さを示している図です。これは地面と配水管の位置関係を見るためのもので、配水管の水頭から給水栓までの立ち上がり高さを差し引いた有効水頭とは別の内容です。

この選択肢は誤りです。
図の(5)は、配水管そのものがもっている水頭を表していると考えられます。ですが、有効水頭はそこから給水栓まで持ち上げるための高さ分を引いて考えるので、(5)のままでは大きすぎます。つまり、(5)は差し引く前の水頭であって、有効水頭そのものではありません。

（1） この選択肢は正しいです。

有効水頭の定義にぴったり一致する箇所です。有効水頭とは、配水管が持つ水頭から給水栓までの立ち上がり高さを差し引いた「実際に使える残りの高さ（水圧）」のことです。図の（1）はまさにその高さを正確に示しているため、これが正解となります。

（2） この選択肢は誤りです。

 基準となる位置がずれています。有効水頭は「給水栓の位置」を基準にして考えますが、この（2）は給水栓よりも高い別の位置を指してしまっているため、誤りです。

（3） この選択肢は誤りです。

配管の途中で生じる部分的な水頭の差（損失水頭など）を示しているに過ぎません。配水管全体の力と給水栓の高さの関係性を見る有効水頭とは、サイズ感も意味合いも異なります。

（4） この選択肢は誤りです。

地面（GL）から配水管が埋設されている位置までの深さを示しているだけです。これは単なる配管のレイアウト（土被りなど）の情報であり、水圧の計算である有効水頭とは関係ありません。

（5） この選択肢は誤りです。

 給水栓へ水を持ち上げる前の、「配水管そのものが持っている元々の水頭」を指しています。有効水頭はここから立ち上がり高さを引いた「残高」のことなので、引く前の全体像である（5）は誤りです。
