給水装置工事主任技術者 過去問
令和7年度（2025年）
問44 (給水装置の概要 問4)

適当なのは、「（ア）正（イ）誤（ウ）正（エ）誤」という組み合わせです。
この問題では、防食コアの役割、ボール止水栓の特徴、ホース接続型水栓の逆流防止、玉形弁と甲形止水栓の違いを分けて考えることがポイントです。

給水用具に関する問題です。

ア　 正

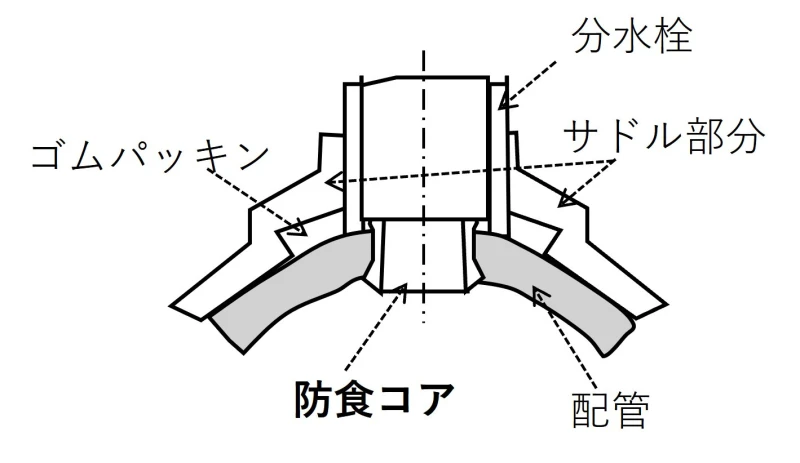

防食コアは、サドル付分水栓、割T字管による配水管からの分岐工事において、管の穿孔断面の錆を抑制又は、防止するための筒状のコアである。

給水管の分岐工事で、サドル付分水栓又は割Ｔ字管で分岐する場合は、次に留意します。

・穿孔箇所とその周辺は、泥やスケールが付着しないように、よく洗い落とします。

・穿孔する箇所は、水平で確実に取り付けることに留意します。

・穿孔した通水口には、防食コアを挿入するなどし、適切な防錆措置を施します。

イ　 誤

ボール止水栓は、弁体が球状のため90°回転で全開・全閉することのできる構造であり、損失水頭は極めて大きい 小さい。

ボール止水栓は、弁体が球状で 90度回転により、全開・全閉する構造であり、損失水頭は、極めて小さい止水栓です。

ウ　 正

ホース接続型水栓は、ホース接続した場合に吐水口空間が確保されない可能性があるため、水栓本体内にばね等の有効な逆流防止機能を持つ逆止弁を内蔵している。

水栓に必要なことは、逆流防止機構を有することです。

逆流防止機構の1つは、吐水口空間が確保ですが、ホース接続型水栓の場合は、ホースの先端が、水没したり、汚水溜まり中に放置されたりすることが予想され、吐水口空間が確保は難しいです。

逆流防止機構のもう1つは、水栓中への逆止弁の設置で、ホース先端が上記のような状態となっても、逆流を防止できます。

エ　 誤

玉形弁 甲型（こま式）止水栓は、止水部が落しこま構造であり、損失水頭が大きく、流水抵抗によってこまパッキンが摩耗するので、止水できなくなるおそれがある。

玉形弁は、止水部が吊りこま構造ですが、弁部の構造上、流れがS字形となるため、損失水頭が大きくなり、弁体の摩耗で漏れ量が増え、止水できなくなる可能性があります。

玉型弁のパッキンとは、弁棒を介して水が漏れないようにするパッキンです。

甲型（こま式）止水栓は、落としこま構造で、こまパッキンが弁座と密着して流れを止めますが、流水抵抗によってこまパッキンが摩耗するため、止水できなくなる(漏れ量が大きくなる)ことが予想され、定期的な交換が必要です。
